Guía práctica: distancia entre correas para cubiertas de teja en Colombia
Aprende en pocos pasos la distancia ideal entre correas según el tipo de teja, calibre y zona climática, con ejemplos y tabla comparativa para tu proyecto.
Lo esencial
- Distancia entre correas para teja trapezoidal de 0,45 mm: 80 cm‑1,20 m según pendiente y zona de viento.
- Tejas UPVC termoacústicas requieren vanos de 60 cm‑90 cm para evitar pandeo bajo calor y viento.
- NSR‑10 limita la deflexión a L/180 o L/240 y establece carga viva mínima de 35‑50 kg/m² (B.4.2).
- En zonas de mayor velocidad de viento (Caribe 120 km/h) se reducen los vanos para proteger los sellos EPDM.
- Verifica siempre con la ficha técnica del fabricante y la normativa antes de fijar la distancia entre correas.
Introducción: por qué importa la distancia entre correas

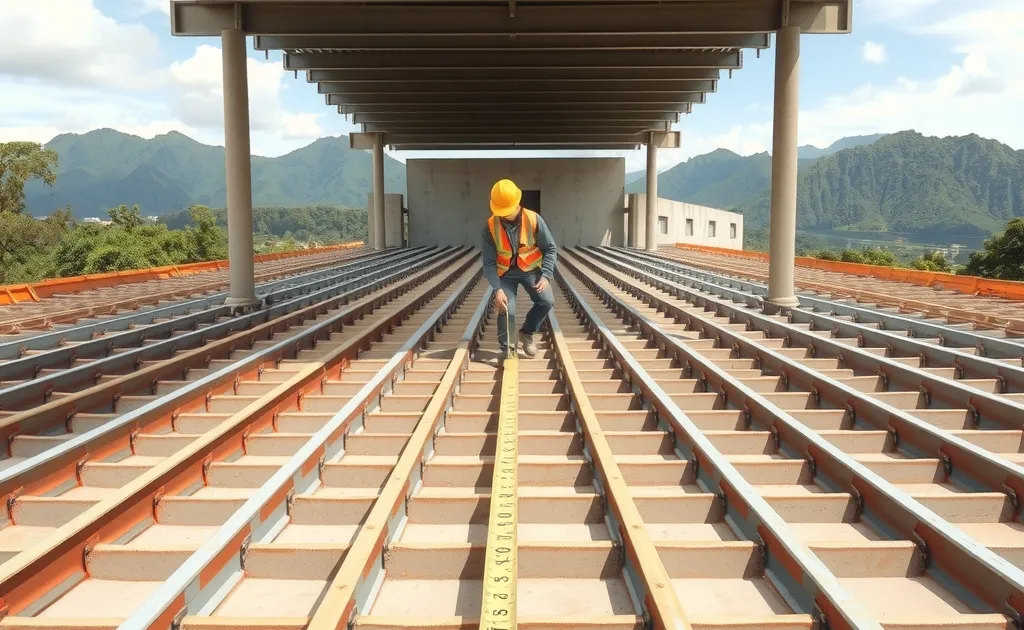

La distancia entre correas es la medida centro‑a‑centro de los perfiles horizontales que sostienen la cubierta. Si la separación es muy grande, la lámina se dobla, los sellos EPDM pierden adherencia y el viento puede levantar la teja. Si es muy corta, aumentas el peso muerto y el costo sin ganar resistencia. En la práctica, la mayoría de los techos en Colombia usan vanos entre 60 cm y 1,50 m, pero el valor exacto depende del tipo de teja, del calibre del material y de la zona climática.
Definición de correas y purlins
En los planos estructurales se usan los términos purlins o correas; en obra, la palabra tradicional es correa. Son vigas transversales que descansan sobre cerchas, vigas o muros y transmiten el peso propio, la carga viva (personas, mantenimiento) y la presión del viento a los elementos estructurales principales.
Consecuencias de una distancia incorrecta
- Deflexión: cuanto mayor el vano, mayor la flecha de la lámina. La NSR‑10 permite una deflexión máxima de L/180 o L/240 para cubiertas sin cielo raso.
- Vida útil: la flexión constante reduce la elasticidad del metal y acelera el desgaste de los sellos.
- Seguridad: una correa subdimensionada puede fallar bajo carga puntual, como el paso de una persona o la instalación de paneles solares.
Para profundizar en el montaje completo de apoyos y remates, consulta nuestra guía sobre cómo instalar tejas.
Tabla comparativa por tipo de teja y calibre
A continuación tienes la tabla que resume los rangos recomendados según el fabricante y la normativa NSR‑10. Recuerda que estos valores son orientativos; siempre verifica la ficha técnica del lote que recibas.
| Tipo de teja | Espesor o calibre | Distancia mínima (cm) | Distancia máxima (cm) | Carga admisible (kg/m²) |
|---|---|---|---|---|
| Teja ondulada galvanizada | 0,30‑0,36 mm (calibre 30‑28) | 50 | 65 | 80 |
| Teja trapezoidal (INGESTEJAS) | 0,45 mm (calibre 26) | 80 | 120 | 120 |
| Teja trapezoidal industrial | 0,60 mm (calibre 24) | 100 | 150 | 160 |
| Teja UPVC termoacústica | 2,0‑2,5 mm | 60 | 90 | 100 |
| Teja UPVC termoacústica tricapa | 3,0 mm | 80 | 105 | 130 |
| Teja colonial metálica | 0,45 mm (calibre 26) | 35 | 40 | 110 |
| Panel sándwich (PUR/PIR 30 mm) | 0,45 mm exterior / 0,28 mm interior | 150 | 220 | 180 |
| Teja de PRFV (poliéster reforzado) | 1,5‑2,0 mm | 60 | 80 | 90 |
Los valores de carga admisible incluyen peso propio, carga viva mínima (35‑50 kg/m² según NSR‑10 B.4.2) y una fracción de la carga de viento.
Tipos de perfiles y distanciamiento entre apoyos principales
Los perfiles que forman las correas pueden ser de varios tipos. La elección influye directamente en la distancia máxima que se permite entre apoyos.
- Perfil C: sección en forma de C, fácil de fijar a cerchas y con buen momento de inercia. Se usa mucho en cubiertas ligeras. Con un calibre C 200 × 30 mm, la distancia típica entre apoyos es 60‑90 cm.
- Perfil Z: sección en Z, ofrece mayor rigidez torsional que el C. Ideal para vanos de 90‑120 cm cuando la carga de viento es moderada.
- Chapa galvanizada: lámina plana de 0,30 mm a 0,45 mm sin perfil estructural. Requiere correas más cercanas, generalmente 50‑70 cm, porque la resistencia a la flexión depende del propio purlin.
El distanciamiento entre apoyos principales (por ejemplo, entre cerchas) también afecta la selección del perfil. Si la distancia entre cerchas supera 3 m, se recomienda usar perfiles C 250 × 40 mm o Z 250 × 30 mm para evitar excesiva flexión.
Normativa colombiana que regula la distancia entre correas
NSR‑10 – Título B, secciones B.4 y B.6
El Reglamento Colombiano de Construcción Sismo‑Resistente (NSR‑10) establece los requisitos estructurales para cubiertas. En la sección B.4 se define la carga viva mínima (0,35‑0,50 kN/m², equivalente a 35‑50 kg/m²). La sección B.6 indica la velocidad básica del viento según zona climática y el factor de exposición que se debe aplicar al cálculo.
Velocidad básica del viento según zona (NSR‑10)
| Zona | Velocidad básica (km/h) |
|---|---|
| Andina | 110 |
| Caribe | 120 |
| Pacífico | 115 |
| Llanos | 105 |
En zonas con mayor velocidad, la NSR‑10 obliga a reducir la distancia entre correas para limitar la flecha y evitar que la succión del viento abra los sellos EPDM.
Comentario sobre la norma COVENIN 140
Anteriormente se citó COVENIN 140, una norma venezolana. En Colombia la referencia correcta es la NSR‑10, por lo que la tabla de velocidades de viento anterior ha sido sustituida por la mostrada arriba.
Ejemplo práctico corregido
Supongamos una vivienda de 6 × 8 m que se cubre con teja trapezoidal de 0,45 mm. El vano recomendado es 1,0 m. El número de líneas de correas se calcula así:
Número de líneas = (Largo del vano / separación) + 1
Número de líneas = (6 m / 1,0 m) + 1 = 7 líneasCon 7 líneas de correas, la deflexión de la lámina queda por debajo de L/200, cumpliendo lo que exige la NSR‑10. Si se hubiera usado 48 correas, el cálculo sería erróneo y sobre‑dimensionaría la obra.
Cotiza tu cubierta con INGESTEJAS: corte a medida y asesoría sin costo.
Factores que influyen en la distancia recomendada
- Pendiente del techo – Pendientes menores al 15 % retienen más agua y requieren correas más próximas (≈ 60 cm). Pendientes superiores al 25 % permiten vanos mayores.
- Ubicación geográfica – En la zona Andina (110 km/h) se recomienda un vano de 80‑90 cm; en la costa Caribe (120 km/h) se reduce a 70‑80 cm.
- Longitud del vano – Cuando el vano supera 1,2 m, la flecha aumenta. En esos casos se usan perfiles C 250 × 40 mm o Z 250 × 30 mm, o se añaden correas intermedias.
- Tipo de soporte estructural – Acero galvanizado permite vanos mayores que madera o perfiles ligeros.
- Carga puntual – Si la cubierta soportará mantenimiento frecuente o equipos como paneles solares, la correa debe resistir una carga puntual de al menos 90 kg en el centro del vano.
- Calidad del material – Perfiles con mayor espesor y mejor tratamiento anticorrosivo (galvanizado Z‑275) soportan vanos más largos.
Checklist de verificación en obra
- Mide la distancia real entre el centro de una correa y la siguiente en tres puntos (extremo, medio, extremo opuesto).
- Comprueba nivelación: la diferencia vertical no debe superar 5 mm.
- Verifica alineación con la cercha o viga portante.
- Revisa la primera y última correa: la distancia al alero no debe exceder 15 cm.
- Confirma la carga admisible según la ficha técnica del fabricante.
- Asegura la seguridad: todos los operarios deben usar arnés de cuerpo entero y línea de vida certificada.
Errores comunes al definir la separación de correas
- Aplicar la distancia de fibrocemento (≈ 1,38 m) a tejas metálicas de calibre 30. Las láminas delgadas no soportan ese vano y se doblan con la succión del viento.
- Ignorar la zona climática. En la costa Caribe, una distancia de 1,0 m puede generar flecha excesiva; allí se recomienda no más de 80 cm.
- Olvidar la carga puntual. Si se instalarán paneles solares, la separación debe reducirse para que la correa no se deforme bajo el peso adicional.
- No usar sellos EPDM adecuados. Un sellado deficiente provoca filtraciones que aceleran el deterioro de la cubierta.
- Descuidar la inspección de la primera correa. Un error de 5 cm en el primer tramo se multiplica a lo largo del techo.
Preguntas frecuentes (FAQ)
(Las respuestas completas aparecen en la sección de FAQ del artículo)
Próximos pasos para garantizar una instalación segura
- Selecciona el tipo de teja y calibre que mejor se adapte a tu proyecto. Puedes consultar la gama completa en nuestra página de tejas metálicas.
- Revisa la tabla comparativa y verifica que la distancia propuesta cumpla con la NSR‑10 para tu zona.
- Solicita una cotización a INGESTEJAS; nuestro equipo brinda asesoría sin costo y entrega el material cortado a medida.
- Ejecuta la instalación siguiendo la guía de instalación de cubiertas, siempre con equipos de protección.
Cotiza tu cubierta con INGESTEJAS: corte a medida y asesoría sin costo.
Acción recomendada
Revisa la tabla, compara con la ficha técnica de la teja que elegiste y valida la distancia con el ingeniero estructural. Si tienes dudas o necesitas el corte a medida, contacta a INGESTEJAS y aprovecha la asesoría gratuita.
Preguntas frecuentes
¿Cuál es la distancia recomendada entre correas para una cubierta de teja metálica de 0,45 mm?
Para la teja trapezoidal de calibre 26 (0,45 mm) la distancia típica está entre 80 cm y 1,20 m. En pendientes superiores al 15 % y con vientos moderados, un vano de 1,0 m ofrece buena estabilidad y cumple la NSR‑10.
¿Puedo aumentar la separación de correas a 1,5 m en una cubierta de PRFV de 2 mm?
No es recomendable. Las tejas de PRFV de 1,5‑2,0 mm están diseñadas para vanos máximos de 80‑90 cm. Superar 1 m genera flecha excesiva y riesgo de desgarro en los sellos.
¿Qué carga admisible soporta una correa con separación de 60 cm y una lámina de 0,30 mm?
Una lámina de calibre 30 (0,30 mm) con 60 cm de separación suele admitir una carga total de alrededor de 80 kg/m², que incluye peso propio, carga viva mínima (35‑50 kg/m²) y una fracción de la carga de viento.
¿Qué normativa colombiana regula la separación entre correas en techos industriales?
La separación se regula principalmente en el Reglamento Colombiano de Construcción Sismo‑Resistente (NSR‑10), Título B, secciones B.4 y B.6, que establecen la carga viva mínima y la velocidad básica del viento por zona.
¿Cómo afecta el viento fuerte de la zona Andina a la distancia entre correas?
En la zona Andina la velocidad básica del viento es de 110 km/h. Ese valor obliga a reducir la distancia entre correas para limitar la flecha y evitar que la succión del viento abra los sellos EPDM. Un vano de 80‑90 cm es más seguro que 1,2 m.
¿Se necesita reforzar la estructura si la distancia entre correas supera los 1 m?
Sí. Cuando el vano supera 1 m, la NSR‑10 exige que la deflexión no exceda L/180. En la práctica, se recomienda usar perfiles C de mayor sección o colocar correas intermedias para cumplir ese límite.
¿Cuál es la diferencia entre “correas” y “purlins” en la terminología local?
No hay diferencia estructural. En Colombia la palabra tradicional es *correa*, mientras que en documentos técnicos e internacionales se usa *purlin* para referirse al mismo elemento transversal de soporte.
¿Qué herramientas existen para calcular la longitud total de una correa estructural?
Puedes usar planillas de cálculo estructural, software como SAP2000 o una regla de tres simple: longitud = número de vanos × distancia entre correas + longitud de apoyo en cada extremo.
