Pendiente mínima de techo en Colombia: cómo medir, calcular y elegir la teja adecuada
Aprende a determinar la pendiente mínima de tu techo en Colombia según el material de la cubierta, cómo medirla en obra y cómo convertir porcentajes a grados.
Lo esencial
- La pendiente mínima orientativa para cubiertas metálicas continuas es del 5 %, elevándose al 10 % cuando existen traslapos transversales.
- Para medir en campo, cada centímetro de desnivel vertical en 1 metro horizontal corresponde a un 1 % de inclinación.
- Las tejas de arcilla tradicionales requieren al menos un 30 % de pendiente, frente al 5 % o 10 % de las tejas metálicas y termoacústicas.
- La norma NSR-10 exige garantizar drenajes libres de empozamiento para evitar sobrecargas de agua en la estructura.
- Cortar láminas a medida reduce los traslapos longitudinales y permite trabajar con menores pendientes de forma segura.
Definir la pendiente mínima techo adecuada es el primer paso constructivo para evitar empozamientos, filtraciones por traslapo y sobrecargas en la estructura.
En Colombia, una pendiente incorrecta puede provocar goteras durante las lluvias intensas de la temporada invernal o acumulación de humedad en el cielo raso. Establecer la caída correcta desde los planos estructurales previene reparaciones costosas y protege los acabados interiores por décadas.
En esta guía técnica revisamos los porcentajes mínimos recomendados para cada tipo de cubierta, el paso a paso de medición en obra y cómo influye el clima del país al definir la caída del agua.
Por qué la inclinación del techo define la vida útil de la obra
El drenaje pluvial depende de la pendiente del techo y de cómo están diseñados los traslapos y canaletas. Cuando el agua cae sobre la superficie, necesita una velocidad de escurrimiento suficiente para evacuar antes de que el caudal acumulado rebase las crestas de la teja o penetre por las uniones.
Si la pendiente queda por debajo del umbral recomendado, el agua se estanca en los tramos intermedios de menor tensión. Este estancamiento acelera la corrosión en las láminas de acero al carbono y degrada con rapidez los empaques de neopreno o EPDM de los tornillos autoperforantes.
Otro factor clave es la resistencia al viento, especialmente en zonas costeras o de alta exposición. Una cubierta con pendiente excesiva en terrenos abiertos experimenta fuerzas de succión severas que pueden levantar los apoyos estructurales. Por el contrario, un techo casi plano soporta empujes directos de agua si las canales perimetrales no dan abasto durante un aguacero.
Además, una mayor inclinación favorece la ventilación natural, mejorando el confort térmico interior. Al separar más el caballete de la base de los muros, se genera una cámara de aire superior más amplia que facilita la salida del calor acumulado hacia los remates de cumbrera.
Tabla de pendientes mínimas por tipo de cubierta en Colombia
Cada material de cubierta responde de forma distinta al flujo del agua. Las láminas continuas de gran longitud admiten caídas moderadas porque reducen o eliminan los traslapos transversales. Por el contrario, los elementos modulares o tejas cortas requieren pendientes más pronunciadas para impedir el retorno del agua por capilaridad.
La siguiente tabla consolida los valores orientativos y rangos de inclinación comúnmente utilizados en la construcción colombiana, respaldados por manuales técnicos de fabricantes e ingeniería de cubiertas:
| Tipo de cubierta | Pendiente mínima (%) | Ángulo mínimo (grados) | Rango recomendado en obra | Criterio técnico / Fuente |
|---|---|---|---|---|
| Teja metálica continua (trapezoidal) | 5 % | 2,86° | 7 % – 12 % | Manual de montaje y perfilería metálica |
| Teja colonial metálica | 8 % | 4,57° | 10 % – 15 % | Ficha técnica de perfil colonial metálico |
| Teja standing seam (engargolada) | 3 % | 1,72° | 5 % – 8 % | Sistema continuo sin perforación expuesta |
| Panel sándwich termoacústico | 5 % | 2,86° | 7 % – 10 % | Fichas técnicas de paneles continuos |
| Teja UPVC termoacústica | 5 % | 2,86° | 7 % – 14 % | Manual técnico de cubiertas UPVC termoacústicas |
| Teja de arcilla o cerámica curva | 30 % | 16,70° | 30 % – 40 % | Práctica técnica tradicional y manuales cerámicos |
| Losa plana impermeabilizada | 2 % – 3 % | 1,15° – 1,72° | 2 % – 3 % | Manuales de impermeabilización y fontanería |
En cuanto a la reglamentación nacional, el Reglamento Colombiano de Construcción Sismo Resistente (NSR-10) establece en sus lineamientos de cargas y cubiertas que todo sistema de techumbre debe contar con pendientes y drenajes suficientes para impedir la acumulación de agua lluvia, remitiendo los valores específicos a las especificaciones técnicas del fabricante y al diseño hidráulico. Si el montaje incluye traslapos transversales en láminas metálicas estándar, los instaladores recomiendan elevar la pendiente al 10 % para evitar filtraciones por capilaridad.
Medidas de seguridad antes de verificar pendientes en altura
Cualquier inspección o medición sobre cerchas o correas debe realizarse con estrictos protocolos de protección. Antes de subirte a la estructura, ten en cuenta:
- Utiliza siempre un arnés de cuerpo entero conectado a una línea de vida certificada, casco con barbuquejo y calzado con suela antideslizante.
- Nunca camines directamente sobre los valles o el centro de las láminas durante la instalación; apóyate siempre sobre tablones repartidores apoyados sobre las correas estructurales.
- Suspende cualquier actividad de medición o fijación si hay presencia de lluvia, rocío matutino o ráfagas de viento fuertes.

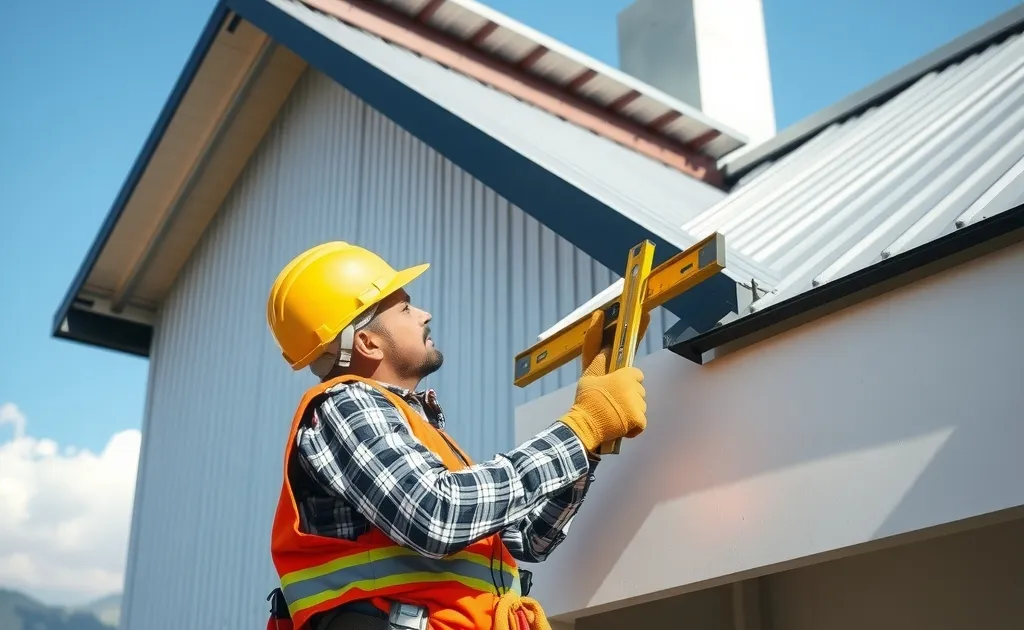

Cómo medir la pendiente en obra paso a paso
Medir la pendiente directamente sobre las correas o cerchas antes de atornillar las láminas te ahorra desmontajes innecesarios. Para esta labor requieres un nivel de burbuja de 1 metro (o regla de aluminio nivelada), una cinta métrica y un marcador.
Procedimiento con regla y nivel de mano
- Coloca un extremo de la regla de 1,00 metro exactamente sobre el perfil o correa superior de la estructura.
- Nivela la regla hasta que la gota del nivel quede centrada en el visor, proyectando una línea de referencia horizontal hacia el alero.
- Desde el extremo libre de la regla horizontal, mide con la cinta métrica la distancia vertical hacia abajo hasta tocar la superficie de la correa inclinada.
- Si la distancia vertical que desciende es de 10 cm en una distancia horizontal de 100 cm, la pendiente de tu techo es exactamente del 10 %.
También puedes apoyarte en un clinómetro digital colocado sobre una regla de aluminio limpia para obtener la inclinación directa en grados sexagesimales.
Ejemplo con números para un techo a dos aguas
Imagina una vivienda con un techo a dos aguas de 6 metros de frente por 8 metros de fondo. Si la cumbrera va en el medio, cada vertiente tiene un avance horizontal de 3,00 metros (300 cm).
Si decides instalar tejas metálicas y buscas una pendiente recomendada del 10 %:
- Avance horizontal de la caída: 300 cm.
- Altura requerida en la cumbrera: 300 cm × 0,10 = 30 cm por encima del nivel de apoyo en el muro o viga perimetral.
Si el maestro de obra levanta la cumbrera solo 12 cm en esos 3 metros, la pendiente resultante será de apenas 4 % (12 / 300 × 100). En ese caso, una cubierta con traslapos longitudinales o canales poco profundas presentará filtraciones cuando llueva fuerte.
¿Quieres verificar las medidas de tu estructura o necesitas cotizar materiales a la medida? Cotiza tu cubierta con INGESTEJAS: corte a medida y asesoría sin costo para recibir asesoría personalizada en el dimensionamiento de tus láminas.
Conversión rápida entre porcentaje y grados
En los planos de taller la inclinación suele expresarse en porcentaje (%), mientras que las herramientas de corte para cerchas utilizan grados sexagesimales (°). La relación trigonométrica se define con las siguientes fórmulas:
- De porcentaje a grados: Ángulo (°) = arctan(Pendiente % / 100)
- De grados a porcentaje: Pendiente (%) = tan(Ángulo °) × 100
Esta tabla resume las equivalencias más comunes utilizadas en cubiertas livianas y tradicionales:
| Pendiente en porcentaje (%) | Ángulo equivalente (grados) | Caída vertical por cada metro horizontal |
|---|---|---|
| 3 % | 1,72° | 3 cm por metro |
| 5 % | 2,86° | 5 cm por metro |
| 8 % | 4,57° | 8 cm por metro |
| 10 % | 5,71° | 10 cm por metro |
| 12 % | 6,84° | 12 cm por metro |
| 15 % | 8,53° | 15 cm por metro |
| 20 % | 11,31° | 20 cm por metro |
| 27 % | 15,10° | 27 cm por metro |
| 30 % | 16,70° | 30 cm por metro |
Cómo influye el clima colombiano en la pendiente del techo
Colombia cuenta con pisos térmicos y patrones de pluviosidad variables. Un ángulo funcional en una meseta seca puede resultar insuficiente en una región con tormentas continuas. Conoce más sobre este comportamiento en nuestra guía sobre normativa y clima en Colombia.
Sabana de Bogotá y valles andinos fríos
En Bogotá, Boyacá y el oriente antioqueño, las precipitaciones combinan lluvias constantes con episodios periódicos de granizo. En techos con tejas termoacústicas o perfiles metálicos se recomienda manejar pendientes de entre el 7 % y el 10 %. Un desnivel superior al 8 % facilita que las capas de granizo resbalen hacia las canales sin recargar la estructura por acumulación de peso.
Costa Caribe (Barranquilla, Cartagena, Santa Marta)
El litoral caribeño experimenta aguaceros torrenciales de corta duración acompañados de fuertes ráfagas de viento. Para cubiertas metálicas, un rango del 8 % al 12 % es ideal. Esta inclinación permite un desagüe rápido sin levantar en exceso la altura de la cumbrera, disminuyendo las cargas de succión por viento en los aleros.
Región Pacífica y piedemonte llanero
Con registros pluviales extremadamente altos, zonas como el Chocó, Buenaventura o Villavicencio demandan pendientes de entre el 12 % y el 15 % en cubiertas estándar. Si la caída es inferior al 10 %, el volumen de agua satura los valles de la lámina y puede retornar por los traslapos hacia las correas.
Errores frecuentes al definir la inclinación de una cubierta
- Medir la hipotenusa en lugar de la base horizontal: Calcular la caída vertical sobre la longitud del tejado inclinado en vez de la proyección en planta altera la fórmula trigonométrica y genera una pendiente menor a la calculada en el plano.
- Ignorar la comba o deflexión de las correas: Si las correas se instalan con separaciones excesivas (por ejemplo, más de 1,20 m en perfiles livianos), el peso propio de la teja genera una panza intermedia. Esta comba estanca el agua en techos con pendientes del 5 %, provocando corrosión prematura.
- Ubicar tornillos en el valle con inclinaciones bajas: Si la pendiente es inferior al 10 %, los tornillos de fijación deben colocarse en la cresta superior del perfil con arandelas de neopreno o EPDM. Ubicar perforaciones en la parte baja de la onda incrementa el riesgo de filtración directa.
- Subdimensionar las canales receptoras: Una pendiente del 12 % evacua el agua a gran velocidad, pero si la canal perimetral no cuenta con el ancho ni con las bajantes requeridas, se genera un retorno de agua bajo el alero.
Antes de iniciar la instalación, consulta la guía detallada sobre cómo instalar tejas paso a paso para asegurar el distanciamiento correcto de apoyos y los traslapos indicados según los vientos dominantes.
Decisiones prácticas para estructurar tu proyecto
Si vas a construir un techo nuevo o renovar una estructura existente, verifica estas reglas prácticas:
- Si tu estructura tiene una caída limitada entre el 3 % y el 5 %, utiliza láminas continuas tipo standing seam cortadas a medida en una sola pieza para no tener traslapos.
- Si buscas el estilo tradicional de la arcilla pero tu cercha no permite levantar un 30 % de pendiente, elige teja colonial metálica, que funciona adecuadamente con pendientes desde el 10 %.
- Para bodegas, talleres o viviendas en zonas cálidas con pendientes estándar (7 % al 12 %), los paneles sándwich y las tejas UPVC combinan un excelente drenaje con aislamiento de temperatura y ruido.
En INGESTEJAS suministramos cubiertas con corte a medida para eliminar uniones intermedias y entregarte láminas listas para instalar. Cotiza tu cubierta con INGESTEJAS: corte a medida y asesoría sin costo y recibe el acompañamiento técnico de nuestro equipo para definir la teja y la pendiente ideales en tu obra.
Preguntas frecuentes
¿Cómo se mide la pendiente de un techo directamente en obra?
Se coloca una regla de 1 metro nivelada de forma horizontal apoyada en la estructura y se mide con la cinta métrica la distancia vertical en centímetros desde el extremo libre hasta la correa inclinada. Esos centímetros de caída equivalen directamente al porcentaje de inclinación (por ejemplo, 10 cm en 1 metro representan un 10 %).
¿Qué exige la norma NSR-10 sobre la pendiente en cubiertas?
El Reglamento NSR-10 exige diseñar cubiertas con pendientes y sistemas de drenaje pluvial que impidan empozamientos y sobrecargas accidentales por agua, remitiendo los porcentajes mínimos específicos a las recomendaciones de los fabricantes y al cálculo estructural correspondiente.
¿Cuál es la pendiente mínima recomendada para una cubierta metálica?
Para láminas metálicas continuas sin traslapo transversal se recomienda un mínimo del 5 %. Si la cubierta utiliza láminas modulares cortadas con uniones o traslapos a lo largo de la caída, la pendiente recomendada debe ser de al menos el 10 %.
¿Por qué la teja de barro requiere más pendiente que la metálica?
La teja de arcilla o cerámica se compone de piezas modulares pequeñas superpuestas. Para que el agua no se devuelva entre las uniones por efecto del viento o la capilaridad, requiere caídas de al menos un 30 %, mientras que las láminas metálicas y termoacústicas son continuas y herméticas.
¿Qué pasa si un techo se instala con una pendiente menor a la recomendada?
El agua de lluvia escurre con lentitud, se acumula en las deflexiones de las correas, satura los sellos de los tornillos y penetra por los traslapos, generando goteras, corrosión prematura del acero y sobrecargas por humedad.
